SJ ellok litt Da

Historik

För att utreda SJ:s framtida behov av dragkraft tillsattes 1948 års lokkommitté. Ett av loken som kommittén föreslog var ett nytt D-lok som skulle kunna balanseras om till 15 eller 17 tons axellast. Leveranser av Da-lok påbörjades under 1952, till 1957 levererades 93 lok i tre delserier. Loken kom att få en nykonstruerad stålkorg med gummiinfattade fönster med rundade hörn, och bättre prestanda än D-loken. Da hade strömavtagare typ LLXJE 135 vid leverans. Da-loken var också multipelkörbara, maximalt tre lok. Serie 1 & 2 hade vanliga ekerhjul, medan serie 3 fick flänsade ekrar. Valet av koppelstångsdrift kritiserades av ASEA, eftersom man ansåg att boggitekniken hade utvecklats så mycket att ett boggilok hade fungerat bättre.

Da-loken användes i alla slags tåg, utom expresståg. Mellan 1969 och 1981 förbättrades gångegenskaperna på samtliga Da-lok genom att ekerhjulen byttes ut mot gummifjädrade hjul, s.k. SAB-hjul. Samtliga lok förbereddes för centralkoppel 1972-73, som dock aldrig monterades. Vissa Da fick nya hytter utan frontdörrar efter kollisioner, övriga lok fick frontdörren igensatt och grindarna borttagna 1973. Övergångsbryggan behölls dock. Från 1986 sattes vänstra hyttdörren igen på samtliga lok, istället monterades en liten lucka mitt på sidorna för att kunna ta in verktyg i maskinrummet. Flertalet Da-lok avregistrerades 1989-92, några såldes därefter till Falköpings Terminal (senare Tågfrakt), MTAB, Tågkompaniet och Netrail. Enstaka Da-lok gick i trafik på SJ till 1996. Netrail och LKAB blev sista användare av Da, där de användes till ca. 2015.

Huvuddimensioner Da

Löb: 13,0 m
Hjulbas: 9,40 m
Tjänstevikt: 75 ton
Axeltryck: 15/17 ton
Effekt: 1840 kW
Sth: 100 km/h
Broms: tryckluft
Axelföljd: 1'C1'

Bilder

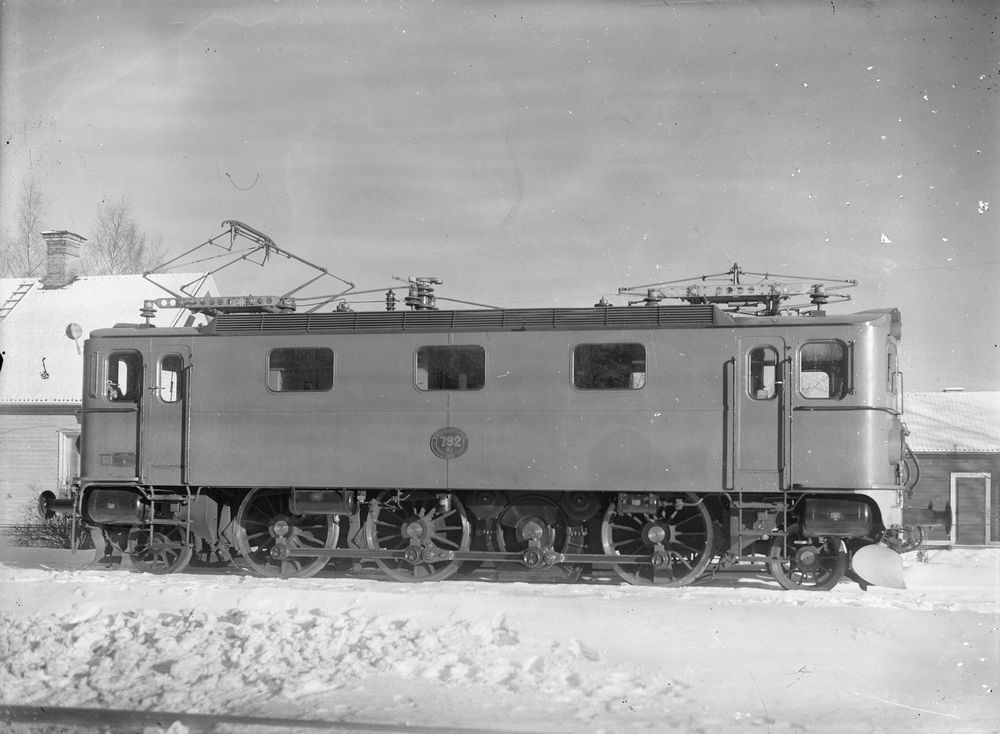

SJ Da 792 i leveransskick 1952 med vanliga ekerhjul. Källa Samlingsportalen Jvm.KAFP00064

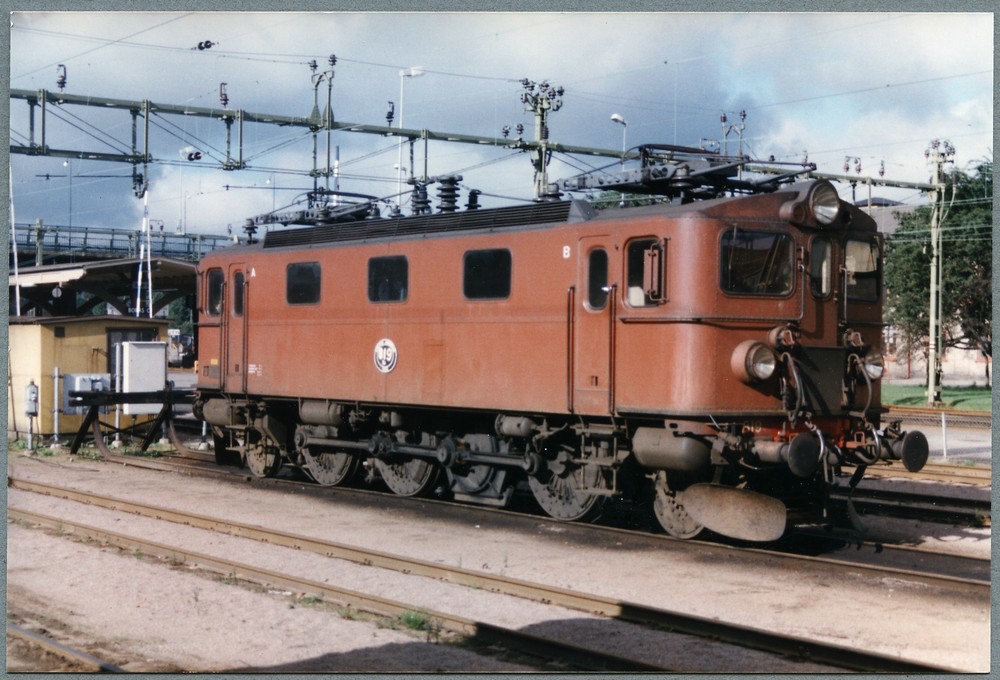

SJ Da 819 i Borås 1988, med SAB-hjul, igensatt övergångsdörr och borttagen grind. Källa Samlingsportalen Jvm.KDAJ08874

Litt Da i modell

Skala H0

• Märklin färdigmodeller treräls.

  - Katalognummer 3018, SJ litt Da brunt (1957).

  - Katalognummer 3019, SJ litt Da grönt (1957).

  - Katalognummer 3030, SJ litt Da brunt (1958).

  - Katalognummer 3030, SJ litt Da brunt med ljusledare (1962).

  - Katalognummer 3030, SJ litt Da brunt mer detaljer, smalare hjul (1973).

  - Katalognummer 3030, SJ litt Da brunt modernare strömavtagare (1979).

  - Katalognummer 3030, SJ litt Da brunt rödbrun takledning (1981).

  - Katalognummer 3030, SJ litt Da brunt matt lack, tryckluftstankar av plast (1987).

  - Katalognummer 3030, SJ litt Da brunt blank lack, tryckluftstankar av plast (1989).

  - Katalognummer 30301, SJ litt Da brunt uppgraderad och ny drivlina (2013).

  - Katalognummer 31100-01, Netrail litt Da grönt, endast i presentsats 31100 (2016).

  - Katalognummer 30302, BJs litt Da orange och vinröd (2020)

Märklins Da-lok, katalognummer 3030. Foto: Ola Ahlström.

• Fleischmann färdigmodeller DC.

  - Katalognummer 1333, SJ litt Da brunt, blank lack, olivgrönt tak (1957).

  - Katalognummer 1333, SJ litt Da brunt, blank lack, mörkgrått tak (1961).

  - Katalognummer 1333, SJ litt Da brunt, matt lack, silvergrått tak (1968).

  - Katalognummer 4367, SJ litt Da brunt, modernare strömavtagare, nioekrade löphjul (1971).

• Brimalm har haft ett underrede till Da.
• NMJ småseriemodell i mässing (1996), DC.

  - SJ litt Da 790 brun i leveransförande.

  - SJ litt Da 886 brun i malmbaneversion.

  - SJ litt Da 941 brun i moderniserat utförande.

• AH Mässingschassi släppte ett underrede för Märklins korg 1997.
• 2004 producerade Jeco en Da som småseriemodell i mässing och vitmetall, med korg från DJH.
• Roco färdigmodeller.

  - Katalognummer 62530 DC, 62533 DCC, 68533 AC SJ litt Da 936 brun med SAB-hjul (2008).

  - Katalognummer 62529 DC, 62539 DCC, 68529 AC SJ litt Da 797 brun med SAB-hjul (2010).

  - Katalognummer 62534 DC, SJ litt Da 821 brun med SAB-hjul (2010).

  - Katalognummer 62531 DC, 62532 DCC, 68532 AC SJ litt Da 940 brun med ekerhjul (2011).

  - Katalognummer 72535 DC, 72536 DCC, 78536 AC Tågfrakt litt Da grå och blå med SAB-hjul (2012).

  - Katalognummer 72540 DC, Tågkompaniet litt Da brun med SAB-hjul (2014).

  - Katalognummer 72541 DCC, 78541 AC Tågkompaniet litt Da brun med SAB-hjul (2015).

Skala N

• Möllehems Gårdsproduktion släppte en korg för att modifiera Fleischmanns Du till en Da 2015.

Wiki-sidor om lok

Lok
Svenska lok

Webreferenser - förebild

Järnväg net: Da

Svenska lok: SJ Da

Webreferenser - modell

MMJK: Hur man kan uppdatera Rocos fina Da-lok

Modellbau-wiki.de: SJ-Baureihe Da

Modellrallaren: Provkörning av Rocos Da-lok (Recension. Från Wayback Machine).

Modelltåg.se: BJ - Bergslagernas Järnvägssällskap litt Da (Märklins Da i H0).

Modelltåg.se: Da (Rocos Da i H0).

Modelltåg.se: NR - NetRail AB litt Da (Märklins Da i H0).

Modelltåg.se: SJ - Statens Järnvägar litt Da (Märklins Da i H0).

Modelltåg.se: SJ - Statens Järnvägar litt Da (NMJs Da i H0).

Modelltåg.se: TKAB - Tågkompaniet AB litt Da (Rocos Da i H0).

Tryckta referenser - förebild

Lennart Wretman, Frank Edgar & Ulf Smedbo: D-loksfamiljen. D-, Da- och Dm-lokens historia (TNF-bok 333). Stockholm: Trafik-Nostalgiska Förlaget 2023 (Beskrivning och ritningar).

René Sjöstrand: "D-loket, den svenska eldriftens stöttepelare." i Tåg nr 5/1968.

Bo Ekmark: "Hur man bygger (om) D-lok." i Skarvjärnet nr 23 (Bygge med Hobby-Tekniks etsplåtar, ritning på Da).

Jens Dahlström & René Sjöstrand: "Ett ellok sett från ovan." i Krister Brandt (red.): Modelltåg -98. Projekt. Stockholm: Allt om Hobby 1997 (Om strömavtagare och övriga detaljer på ett elloks tak).

Ulf Diehl & Lennart Nilsson: "SJ ellok." i Lok & vagnar 2. Malmö: Frank Stenvalls förlag 1998, s 3-5.

Tore Nordin, Lennart Wretman & Ove Grundstedt: Svenska ellok. En bok om det svenska ellokets historia (SJK 67). Stockholm: Svenska Järnvägsklubben 1998.

Robin Högberg: "Historien om Da." i Allt om Hobby nr 4/2008 (Bakgrund).

Lars Olov Karlsson: "SJ:s Da-lok - omodernt redan som nytt." i Christer Engström, Rutger Friberg & Lars Olov Karlsson (red.): Allt om modelltåg 8. Tips för modelljärnvägen. Stockholm: Allt om hobby 2008.

Frank Edgar: "SJ elektrolok littera Da." i Modelljärnvägsmagasinet nr 31/2017 (Beskrivning, modeller och ritningar).

Tryckta referenser - modell, allmänt

Jan-Erik Heikefelt: Svenska modelltåg skala 1:87, 1941-2001. Huddinge: H-felt förlag 2001.

"Super-Da." i Allt om Hobby nr 7/1995, s. 69 (NMJ:s Da).

Christer Engström: "NMJ litt Da." i Krister Brandt (red.): Modelltåg -97. Uppgraderingar. Stockholm: Allt om Hobby 1996 (Recension).

Lars-Olof Karlsson: "LOK om järnvägar." i Allt om Hobby nr 6/2004, s. 10 (Notis om Jecos Da).

Christer Engström: "SJ:s littera Da i modell." i Christer Engström, Rutger Friberg & Lars Olov Karlsson (red.): Allt om modelltåg 8. Tips för modelljärnvägen. Stockholm: Allt om hobby 2008 (Exposé över alla Da-modeller i H0).

"Da-lok i N-skala." i Allt om Hobby nr 4/2015, s. 8 (Da-korg från Möllehem)

Frank Edgar: "SJ elektrolok littera Da." i Modelljärnvägsmagasinet nr 31/2017 (Beskrivning, modeller och ritningar).

Tryckta referenser - modell, Märklin

HT: "Hi-Fi i den svenska lokparken." i Allt om Hobby nr 3/1969 (Detaljering av Märklins Da och Liliputs F).

Carl Dalin: "Bättre Da med nya fönster." i Allt om Hobby nr 8/1986 (Modifiering av Märklins Da).

Bo Hansson: "Bosses svenska byggen. Da-loket - en sammansättning av olika delar." i Krister Brandt (red.): Modelltåg -90. Idébok för miniatyrrallare. Stockholm: Allt om Hobby 1989 (Korg från Märklin, underrede från UGJ och strömavtagare från Entec).

Rutger Friberg: "Litt Da - En klassiker att satsa på." i Allt om Hobby nr 6/1993 (Uppgraderingar av Märklins Da).
Rutger Friberg: "Andra avsnittet i Allt om Hobbys artikelserie om Da-loket. Modifiera och sätt i ny motor." i Allt om Hobby nr 7/1993.
Rutger Friberg: "Rusta upp och byt chassi på Da-loket." i Allt om Hobby nr 8/1993 (Brimalms underede).

Bengt Geidvik: "Da-ombygge." i Krister Brandt (red.): Modelltåg -96. Inspirationsbok. Stockholm: Allt om Hobby 1995 (Konvertering av Märklins Da med nytt underrede för 2R).

Magnus Colding: "Hur jag digitaliserade mitt Märklin Hamo-lok." i Modelljärnvägsmagasinet nr 12/2013 (Digitalisering av Märklin Da för tvåräls).

Magnus Colding: "Märklin 30301 möter 3030." i Modelljärnvägsmagasinet nr 14/2013.

"Dubbelt grönt från Märklin." i Allt om Hobby nr 7/2015, s. 17 (Grönt Da och grön krokodil).

"BJs-lok och spårkran från Märklin." i Modelljärnvägsmagasinet nr 43/2020, s. 6.

Tryckta referenser - modell, Roco

Rutger Friberg: "Svenska tåg i Nürnberg." i Allt om Hobby nr 2/2007 (Da aviserad).

Rutger Friberg: "En försmak av Rocos nya Da-lok." i Allt om Hobby nr 1/2008 (Presentation).

Rutger Friberg: "Da-loket är här!" i Allt om Hobby nr 4/2008 (Recension av Rocos Da).

Rutger Friberg: "Röd baklykta på Rocos Da-lok." i Allt om Hobby nr 5/2008.

Rutger Friberg: "Littera Da de luxe." i Christer Engström, Rutger Friberg & Lars Olov Karlsson (red.): Allt om modelltåg 8. Tips för modelljärnvägen. Stockholm: Allt om hobby 2008 (Detaljering av Rocos Da).

"Da-loket med ekerhjul." i Allt om Hobby nr 4/2011, s. 10 (Notis om Rocos Da i ursprungsskick).

"Liten godsoperatör med Da-lok." i Allt om Hobby nr 4/2012, s. 13 (Notis om Tågfrakt-loket från Roco).

Bengt Nylén: "Roco Da 940 - uppgradering till 1950-talsutförande." i Modelljärnvägsmagasinet nr 18/2014.
