SJ ellok litt D
Historik
SJ D
Inför elektrifieringen av stambanorna i södra Sverige beställde SJ 1923 ett allroundlok som skulle kunna användas för såväl godståg som persontåg. Konstruktionen var i mångt och mycket baserad på malmtågsloken littera Oe/Of. De första loken i en serie av 50 började levereras 1925. De var försedda med träkorg med teakpanel (i likhet med Oe/Of), och hade dörrar i gavlarna för passage till tåg. De två banmotorerna överförde kraften till drivhjulen via en blindaxel och koppelstänger. Vid leverans var loken försedda med strömavtagare typ PKB. Loken var från början försedda med utrustning för multippelkörning, men den togs bort efter några år. Godstågsloken (littera Dg från 1933) och persontågsloken (littera Ds från 1933) skilde sig endast åt i utväxlingen, och kunde relativt enkelt ändras om. Godstågsloken hade sth 70 km/h från början, persontågsloken sth 90 km/h. Detta höjdes till 75 respektive 100 km/h under andra halvan av 1930-talet. Bägge typerna var märkta littera D. Efterhand kom nya serier av loken att beställas. Fr.o.m. 1933 levererades loken med stålkorg, och fr.o.m. 1936 fick loken en starkare motor, främst avsedd för snälltågstjänst, och nytt littera Dk. Även dessa var märkta littera D. Det sista loket littera D levererades till SJ 1943, då hade sammanlagt 321 lok levererats.
På 1940-talet började strömavtagarna ersättas med MK2. När krockskadade lok med träkorg reparerades fick de ibland hytter i stål men behöll korgsidorna med träpanel. Sex lok reparerades på det viset (s.k. ”stålparenteser”), medan ett sjunde lok med träkorg fick endast en stålhytt. Elva lok med träkorg fick också hel stålkorg efter kollisioner.
För att testa hur ett fyraxligt koppelstångslok skulle fungera inför införandet av littera Dm byggdes ett lok om med fyra drivaxlar 1950 och gavs littera Dg2. Loket gick sedan i trafik som vanligt godstågslok och skrotades 1976.
Fr.o.m. 1952 började vidare nya, starkare motorer sättas in i många D-lok, samma motor som i Da-loken. I och med detta fick de också prestanda som började närma sig Da-lokens. De uppgraderade loken fick littera Du, sammanlagt byggdes 245 lok om på detta vis. I och med ombyggnaden till Du fick man över Dk-motorer, som sattes in i Dg lok som gavs inofficiellt littera Dg1. 1967 började man så sätta in multipelkopplingsutrustning i Du-lok för att kunna dra tyngre godståg med två lok, dessa fick nytt littera Du2. Då sattes också gaveldörrarna igen.
Återstående Du, Dk och Dg-lok slopades under 1960- och 70-talen. De sista Du2 togs ur trafik under 1988.
GDG D
När BJ och DJ elektrifierades, beställdes lok av SJ D-typ för persontrafiken. Loken levererades 1938-39, nio lok till BJ och två lok till DJ. DJ beställde dessutom ytterligare ett lok 1941. Loken skilde sig från SJ's i vissa elektriska detaljer, och hade ett annat utförande på fronten, med lutande rutor och utan dörr. BJ's lok var utväxlade för 110 km/h och hade littera Ds, medan DJ's hade sth 100 km/h och littera Dk. Även GDG-loken hade PKB-strömavtagare vid leverans, men de ersattes med en variant av MK2 med tyska isolatorer på 1940-talet, s.k. "BJ-modell". Loken var enfärgade vid leverans, BJ:s lok var förmodligen vinröda. I början på 1940-talet målades BJ:s lok om i samma färgschema som O-loken, med orange överdel och vinröd nederdel.
Alla lok kom till SJ vid förstatliganden 1948, BJ-loken fick littera Dr2 och DJ-loken Dk2. Loken målades om till vanlig SJ-röd vid detta tillfälle. På 1960-talet ersattes strömavtagarna med standard MK2. Under tiden på SJ stannade loken först kvar vid Bergslagsnätet. När de senare stationerats i Göteborg användes de även på andra linjer. Samtliga lok avregistrerades 1974-76.
Huvuddimensioner
| Dg |
Ds |
Dk |
Dr2 |
Du/Du2 | |
| Löb (m) |
13,0 |
13,0 |
13,0 |
13,0 |
13,0 |
| Axelavstånd (m) |
9,4 |
9,4 |
9,4 |
9,4 |
9,4 |
| Tjänstevikt (ton) |
80,4 |
80,4 |
80,4 |
80,4 |
80,4 |
| Axeltryck (ton) |
17,0 |
17,0 |
17,0 |
17,0 |
17,0 |
| Effekt (kW) |
1220 |
1220 |
1470 |
1470 |
1840 |
| Sth (km/h) |
70 |
90 |
100 |
110 |
100 |
| Broms |
tryckluft |
tryckluft |
tryckluft |
tryckluft |
tryckluft |
| 1'C1' |
1'C1' |
1'C1' |
1'C1' |
1'C1' |
Bilder
SJ Dg 115 med strömavtagare MK2. Vykort.

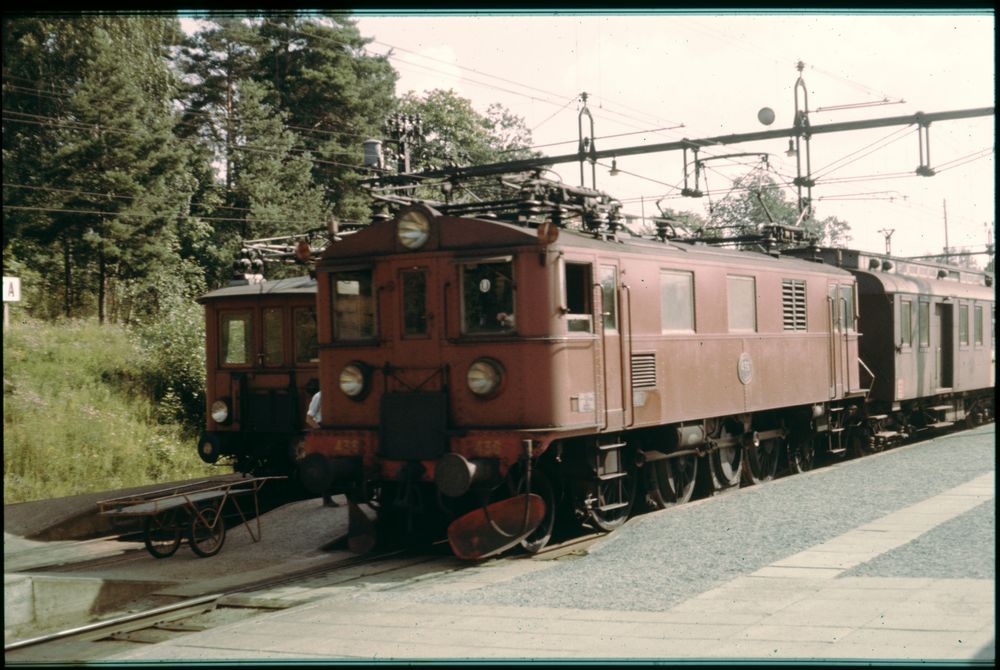

SJ Dk 436 i början på 1960-talet, sannolikt i Läggesta. Strömavtagare typ MK2. Fotograf Bo Gyllenberg, Samlingsportalen Jvm.KEAJ01127

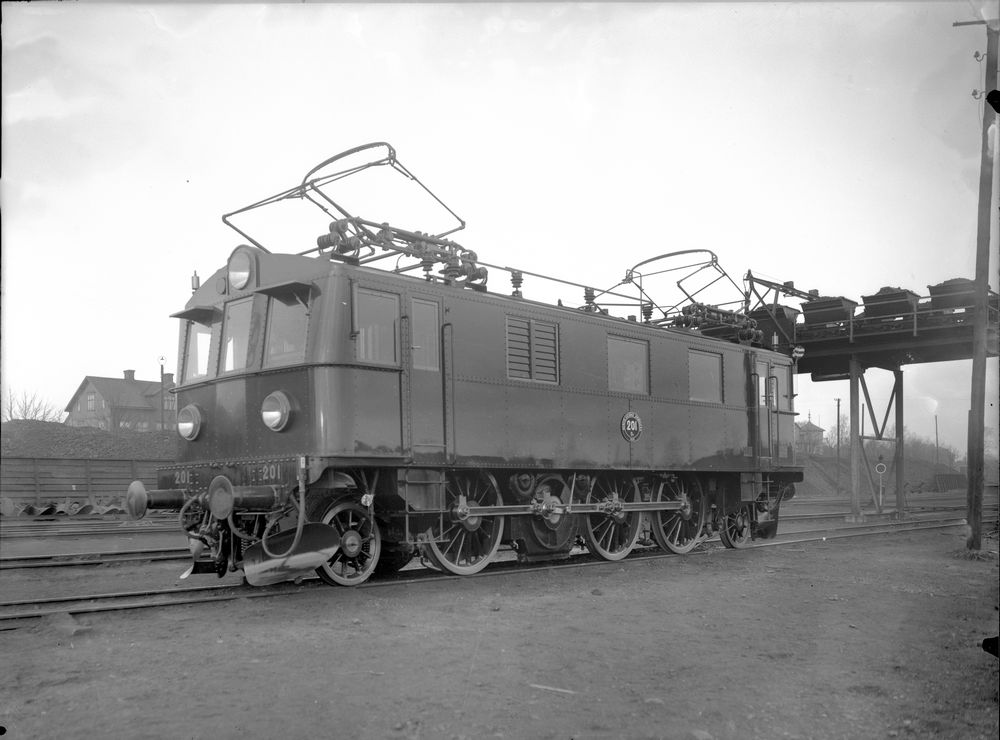

BJ Ds 201 i Åmål 1938 med original strömavtagare PKB. Källa Samlingsportalen Jvm.KBGD00020
|
|
| Ritning på D-lok med träkorg |
Litt D i modell
Skala H0
SJ D träkorg
- Ulf Nilsson lokkorgar i epoxiplast.
- - SJ litt D träkorg avsett för Fleischmann 4367 (1976).
- - SJ litt D träkorg avsett för Märklin 3030 (1977).
|
|
| Ulf Nilssons D-lok. Foto: Ola Ahlström |
- 1983 släppte Emtepe HAB en D-lok med träkorg på Märklins underrede, både som färdigmodell och byggsats i mässing, katalognummer EM 1 B.
- UGJ färdigmodeller och separata korgar i styrenplast.
- Märklin färdigmodeller AC
- - Katalognummer 3170 SJ litt D nr 109 träkorg (1985)
- - Katalognummer 3170 SJ litt D nr 109 träkorg, finare träribbor (1987)
- - Katalognummer 3170 SJ litt D nr 101 träkorg, fjädrande buffertar (1987)
- - Katalognummer 3171 SJ litt D nr 109 träkorg, frostad lokkorg (1988)
- Jeco färdigmodeller och byggsatser, etsad korg från DJH.
- - SJ litt Du träkorg (2004).
SJ D stålkorg
- 1947 släppte Lemek ett D-lok med stålkorg, i några olika varianter. Loket såldes via TfA Hobbytjänst.
- Hobby-Teknik etsplåtar
- - Katalognummer E9 SJ litt D stålkorg (1970).
|
|
| Hobbyteknik D-loksplåt. Foto: Ola Ahlström |
|
|
| D-lok med Hobbyteknikplåt och Märklinchassi. Foto: Ola Ahlström |
- 1982 släppte Roland Ewerman en etsplåt till ett D-lok med stålkorg.
|
|
| Roland Ewermans D-lok. Foto: Ola Ahlström |
- UGJ färdigmodeller och separata korgar i styrenplast.
- Jeco färdigmodeller DC, etsad korg från DJH, katalognummer J08.
- - SJ litt Du 291 stålkorg äldre utförande (1997).
- - SJ litt Du 292 stålkorg äldre utförande (1997).
- - SJ litt Du 293 stålkorg modifierat utförande (1997).
- Jeco färdigmodeller med stålkorg, i plast.
- - Katalognummer Du-A110 (DC), Du-A130 (DCC), Du-A160 (DCC ljud), Du-B110 (AC), Du-B160 (MFX ljud) SJ litt Du nr 373 brun (2010).
- - Katalognummer Du-A111 (DC), Du-A131 (DCC), Du-A161 (DCC ljud), Du-B111 (AC), Du-B161 (MFX ljud) SJ litt Du nr 432 brun (2010).
- - Katalognummer Du-A112 (DC), Du-A132 (DCC), Du-A162 (DCC ljud), Du-B112 (AC), Du-B162 (MFX ljud) SJ litt Du nr 365 brun (2010).
- - Katalognummer Du-A113 (DC), Du-A133 (DCC), Du-A163 (DCC ljud), Du-B113 (AC), Du-B162 (MFX ljud) SJ litt Du nr 338 brun (2010).
- - Katalognummer Du-A210 (DC), Du-A260 (DCC ljud), Du-B210 (AC), Du-B260 (MFX ljud) SJ litt Du nr 433 brun (2016).
- - Katalognummer Du-A211 (DC), Du-A261 (DCC ljud), Du-B211 (AC), Du-B261 (MFX ljud) SJ litt Du nr 297 brun (2016).
- - Katalognummer Du-A212 (DC), Du-A262 (DCC ljud), Du-B212 (AC), Du-B262 (MFX ljud) SJ litt Du nr 298 brun (2016).
- - Katalognummer Du-A213 (DC), Du-A263 (DCC ljud), Du-B213 (AC), Du-B263 (MFX ljud) SJ litt Du nr 540 brun (2016).
- Brimalm färdigmodeller med stålkorg, i zinkgjutgods. DCC (2R) eller MFX (3R), med ljud.
- - SJ litt Du nr 316 (2016).
- - SJ litt Du nr 540 (2016).
- - SJ litt Du2 nr 302 (2016).
- - SJ litt Du2 nr 349 (2016).
- - SJ litt Du2 nr 416 (2016).
- - SJ litt Du2 nr 444 (2016).
GDG D
- Hobby-Teknik etsplåtar
- - Katalognummer E10 BJ litt Ds (1970).
- UGJ färdigmodeller och separata korgar i styrenplast.
Underreden
- 1986 släppte Brimalm ett underrede till en litt D och Dg2.
- 1997 släppte AH Mässingschassin ett underrede till litt D, för UGJ:s korg.
- 2006 aviserade MRW/Tumba lokstation ett D-loksunderrede.
Skala N
- Fleischmann färdigmodeller med stålkorg.
- - Katalognummer 7368 SJ litt Du2 nr 321 (1978).
- - Katalognummer 736801 SJ litt Du2 (2014).
- 2006 levererade Nmodell en utbyteskåpa för att få ett D-lok med träkorg till Fleischmanns underrede.
|
|
| Fleischmanns Du-lok. Foto: Jan Frelin |
Skala 0
- Lokputsaren har sålt en etsplåt till ett D-lok med stålkorg.
